DSG變速器傳動原理多媒體實驗臺

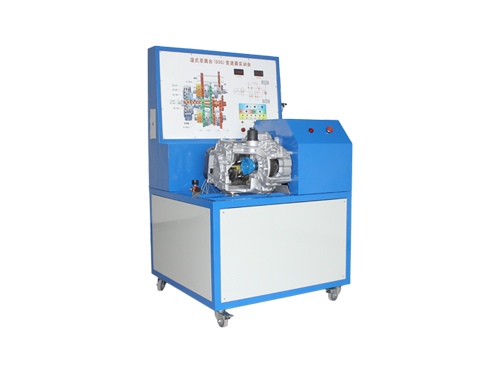

　DSG變速器傳動原理多媒體實驗臺采用大眾濕式DSG雙離合變速器總成為基礎，用減速感應電機做動力源，該實驗臺結構緊湊、教學直觀、安全可靠、操作方便，代表著新一代的汽車變速技術，配有虛擬現實功能雙離合3D教學軟件實現對雙離合變速器的結構原理及拆裝培訓多媒體互動教學。

　　DSG變速器多媒體實驗臺功能簡介

　　1. 雙離合3D仿真教學軟件：采用跨平臺開發，可實現多系統兼容平臺，支持pc及手機端，軟件可支持AR及VR虛擬現實操作，與實驗臺控制器通訊實現互聯通過軟件可實現同步雙離合變速器傳動原理演示，變速器模擬拆裝操作;變速器拆裝考核等

　　2.實訓臺附有原車雙離合變速器結構簡圖、工作原理圖與不同檔位各用元件的工作情況彩色LED指示燈，實時顯示變速器的工作狀態;學員可直觀對照各圖及光電演示系統和實物，分析變速器的各檔傳動路線及各元件的工作過程。

　　3.程控LED燈通過自動變速器實物直接與轉換器連接，伴隨降檔和降檔升檔，使用優質壓力傳感器數字顯示各油路真是走向。

　　4.在彩色油路圖中，加裝指示燈真實反映換檔電磁閥、主油路壓力調節電磁閥、TCC鎖止電磁閥的工作情況，與自動變速器電控單元和各執行元件工作保持同步。

　　5.解剖后雙離合變速器、由減速感應電機驅動，可進行升減檔運行及倒檔運行等工況實踐操作;充分展示雙離合變速器的內部組成結構。

　　6.實訓臺配備有電動機及減速機防護罩等安全保護裝置。

　　7.實訓臺底座采用鋼結構焊接，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

　　DSG變速器多媒體實驗臺技術規格

　　1. 變速器車型：大眾邁騰

　　2. 變速器擋數：6前進擋 1倒檔

　　3. 外形尺寸：980×980×1700mm(長×寬×高)

　　4. 輸入電源：220v 50hz

　　5. 輸入功率：2000w

　　工作電源：直流12V

　　工作溫度：-40℃～+50℃

　　6. 移動腳輪：3寸

　　7. 面板規格：3mm全鋁合金數控加工

　　控制柜：1.5mm冷板沖壓成形;

　　濟南恒信教具有限公司專業定制DSG變速器傳動原理多媒體實驗臺，實驗臺帶有彩色全鋁合金面板，可全面展示雙離合變速器內部組成結構及各檔位變換時元件的工作過程。歡迎定制!
