CAN-bus、LIN-bus智能網聯教學系統

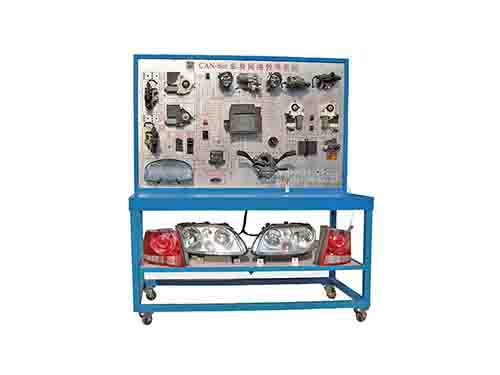

汽車CAN-bus、LIN-bus智能網聯網絡教學系統采用全新原車實物，系統由原車零部件，包含：CAN-BUS基于網絡的燈光照明系統、車身網絡控制單元、舒適系統網絡控制單元、左前門網絡控制單元、右前門網絡控制單元、點火開關及組合開關控制單元、多功能網絡儀表單元、和基于LIN-bus網絡的雨刷電機單元、左后門網絡控制單元、右后門網絡控制單元及網絡自診斷控制單元等。

　　它配有配檢測控制面板，嵌入式智能網聯單元、可移動鋁型材臺架并配有座椅，方向盤、油門剎車及轉角系統。

　　功能

　　1.配有座椅，方向盤可模擬駕駛操作;

　　2.電路檢測功能：彩色面板噴繪電路圖與總線雙向測試端口，不用拔拉電器插頭或穿刺導線能開展包括電阻、電壓、頻率、脈寬、占空比、示波和導通性測試等全部應用技術的實踐性教學與實作訓練;

　　3.LED燈光顯示功能：帶有LED信號顯示，可指示電路信號的強弱和頻率變化。對CAN系統工作進行同步提示;

　　4.舒適網絡演示功能：啟動燈光自動回家，定速落鎖、無線遙控匹配;

　　5.CAN-BUS網絡演示功能;通過CAN-BUS系統的網關，可以診斷和測量車輛，追蹤控制器工作狀況和信號在兩端的傳輸與損失;

　　6.LIN-BUS網絡演示功能：風檔玻璃雨刮器由LIN-Bus控制完成4倍速度、階段1、階段簡短運動、服務定位和停車定位的選擇;由LIN-Bus控制后車門安全鎖;

　　7.油門、轉速、剎車、檔位、轉向模擬組合開關模擬系統數據采集與遠程查看;

　　8.數據采集與控制遠程網聯功能;配嵌入式一體化智能網聯模塊, 與CAN-BUS實驗臺連接可通過計算機上觀察CAN信息的傳遞過程，能開展CAN系統的正常狀態與故障狀態下，高、低信號與睡眠狀態的波形分析，提取數據進行分析，發送命令;

　　9.網絡自診斷功能：配有網絡自診斷模塊及標準CAN-bus接口，使用診斷測量儀診斷故障和讀取測量數據、元件測試、功能激活;

　　10.多功能網絡儀表功能：可演示多功能網絡儀表通過網路接受顯示相關數據;

　　11.可移動鋼臺架，安全可靠、萬向自鎖腳輪移動放置方便;

　　12.臺架配備使用說明書、維修手冊等相關資料;

　　選配功能

　　1.CAN-BUS網絡節點自主開發增替換加功能;

　　2.LIN-BUS網絡節點自主開發增替換加功能;

　　3.動力系統網絡增加功能;

　　該CAN-bus、LIN-bus智能網聯網絡教學系統屬于汽車教學設備系列，但是他們都是隸屬于高校新能源汽車創新實訓室，想了解更多相關的內容，請大家持續關注濟南恒信教具有限公司網站。
