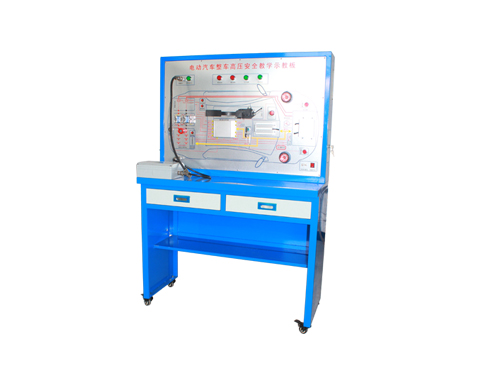

電動汽車高壓安全防護系統示教板

電動汽車高壓安全防護系統示教板是濟南恒信教具有限公司根據客戶的需求定制的，它主要由汽車高壓安全防護系統組成，該設備是新能源汽車教學設備的重要組成部分，適用于各類院校對于汽車高壓安全防護系統的培訓與學習使用。

　　電動汽車高壓安全防護系統示教板功能

　　1.該新能源汽車教學設備工作采用電動車電池組電源，其他系統的12V直流電源由DC/DC模塊提供，安裝電動車國標220V充電口與充電槍，真實實現電動車的充電操作。

　　2.電動汽車高壓安全防護系統示教板可完整展示電動汽車高壓安全防護系統(包括電動汽車的電源系統、顯示系統、電機系統及BMS實物元件為基本組件，能體現高壓系統電氣原理及上下電邏輯;高壓系統的安全防護措施及安全檢測,配電系統：總負繼電器、預充繼電器、安裝總正繼電器與預充電阻)，可以動態模擬整車高壓安全防護系統的運行狀態與工作過程。

　　3.該示教板配有真實的電動汽車高壓安全防護系統器件，安全繼電器(包括總正繼電器、總負繼電器、預充繼電器)通過電動車的高壓安全系統控制單元能正常控制與工作;高壓安全系統控制單元采用CAN-BUS通信控制;

　　4.該示教板配有真實電動車的高壓安全系統，國標充電槍插入設備充電口后;高壓安全系統通過CAN-BUS通信控制安全繼電器工作，且通過CAN-BUS通信的7寸彩屏顯示器同步顯示充電工況。

　　5.示教板面板上安裝有點火開關、蓄電池仿真模塊，安全插頭模塊，高壓電路仿真系統，安全繼電器仿真模塊，漏電保護模塊與操縱開關。

　　6.BMS控制單元7寸彩屏顯示器采用CAN-BUS通信控制喚醒等信號。

　　7.示教板高壓安全系統控制單元采用CAN-BUS通信顯示安全報警、“READY”等信號信息。

　　8.該新能源汽車教學設備面板采用耐腐蝕、耐污染、耐創擊、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有的彩色電路圖與工作原理示意圖;學員可直觀對照電動汽車整車高壓安全防護系統結構與工作原理，認識與分析電動汽車整車高壓安全防護系統的工作原理。

　　9.面板上安裝有點火開關、電動汽車真實磷酸鐵鋰電池組，電動汽車安全維修塞插頭模塊，高壓電路仿真系統，安全繼電器組件，漏電保護模塊與模擬操縱開關。

　　10.BMS控制單元7寸彩屏顯示器采用CAN-BUS通信顯示各單體磷酸鐵鋰電池電壓、電流、溫度等狀態真實信號。

　　11.該示教板配有真實的電動汽車霍爾式電流傳感器，系統真實檢測的電流數據流且通過BMS控制單元CAN總線傳送7寸彩屏顯示器真實顯示。

　　12.真實電動車的電機系統，可正常運行電動車電機各工況;高壓安全系統報警后，通過CAN-BUS通信控制安全繼電器工作，且電機停機。

　　13.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

　　14.該示教板部分采用冷板沖壓成形結構，外形美觀;底座部分采用鋼結構焊接，表面經過噴涂工藝處理，配有自鎖腳輪裝置，示教板底座上配有桌面，可放置資料、輕型檢測儀器等。

　　電動汽車高壓安全防護系統示教板隸屬于新能源汽車教學設備，該新能源汽車教學設備的功能與材質也可以定制。
