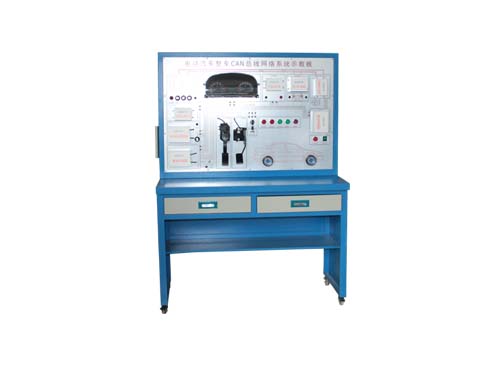

電動汽車整車CAN總線網絡系統示教板

電動汽車整車CAN總線網絡系統示教板采用整車CAN總線網絡系統以及其他汽車零部件組合而成，該新能源汽車教學設備配有移動臺架，并且CAN總線應用于汽車當中，能夠實現電子控制器和傳感器之間的通信。

　　電動汽車整車CAN總線網絡系統示教板CAN網絡的清除故障

　　電動汽車整車CAN總線網絡系統示板有時候某臺控制器需要進行長時間維護，或拆除不再使用，這樣其它控制器會報從機故障。

　　該設備還有時候根據需要可能會變更某臺控制器的編號(地址)，如果此控制器之前已經在其它控制器上自動注冊過，那么其它控制器也會報舊編號從機故障。

　　此時可以通過“清除故障從機”功能，令網絡中所有控制器從注冊表中清除已報故障的從機。

　　CAN網絡的清除故障的操作方法

　　500/5000控制器：依次進入“系統設置”=>“通訊設置”=>“清除故障從機”

　　9000控制器： 依次進入“系統設置”=>“工作方式”=>聯網調試=>“清除故障從機”

　　若控制器程序版本較老沒有相關功能菜單，只要將某臺控制器從監控狀態切換為調試狀態就能實現此功能

　　電動汽車整車CAN總線網絡系統示教板的CAN總線系統結構

　　電動汽車整車CAN總線網絡系統示教板CAN 控制器

　　接收控制單元中微處理器發出的數據，處理數據并傳給CAN收發器;

　　電動汽車整車CAN總線網絡系統示教板CAN收發器

　　該新能源汽車教學設備將數據傳到總線 or 從總線接收數據給控制器;

　　電動汽車整車CAN總線網絡系統示教板CAN數據傳遞終端

　　還設備可避免數據傳輸終了反射回來;

　　電動汽車整車CAN總線網絡系統示教板CAN數據總線

　　該設備的傳輸數據的數據線，兩根 CAN-high and CAN-low，差分信號;

　　經過以上介紹電動汽車整車CAN總線網絡系統示教板，相信大家都會有所了解，電動汽車整車CAN總線網絡系統示教板可進行基于CAN電池監控仿真實驗、基于CAN故障報警仿真實驗、基于CAN電動轉向系統運行模式仿真實驗仿真實驗等。
