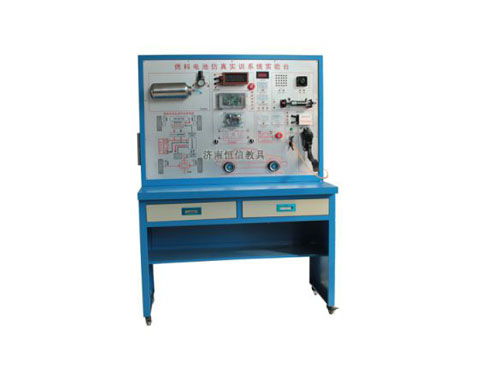

汽車燃料電池系統實訓臺

　汽車燃料電池系統實訓臺主要是由濟南恒信教具有限公司定制，它隸屬于新能源汽車教學設備系列，主要是由汽車燃料電池系統與零部件組成，配有臺架等。

　　汽車燃料電池系統實訓臺實訓項目

　　1.不同溫度電堆性能曲線實驗；

　　2.最佳電堆性能曲線實驗；

　　3.不同壓力電堆性能曲線實驗；

　　4.恒值負載電堆性能實驗；

　　5.不同尾氣排放量電堆性能曲線實驗；

　　汽車燃料電池系統實訓臺功能

　　1.汽車燃料電池系統實訓臺制定燃料電池性能測試規則，建立電堆性能評價模型。

　　2.該新能源汽車教學設備電堆功率100W，儀表由系統獨立12V 供電，系統耗氫1.5L/min，Labview 顯示界面編程。

　　3.該實訓臺實現電堆溫度和尾氣排放控制。

　　4.該汽車教學設備設計制作全檢測型燃料電池性能分析實驗系統平臺。

　　5.實現燃料電池系統的電壓、電流、功率、氫氣流量、氫氣壓力、電堆溫度、風扇電壓、環境溫度的檢測與顯示。

　　純燃料電池驅動(PFC)的FCEV

　　純燃料電池電動汽車只有燃料電池一個動力源，汽車的所有功率負荷都由燃料電池承擔。

　　燃料電池電動汽車的類型

　　FCEV按“多電源”的配置不同，可分為以下4類。

　　(1)純燃料電池驅動(PFC)的FCEV;

　　(2)燃料電池與輔助蓄電池聯合驅動(FC+B)的FC2EV;

　　(3)燃料電池與超級電容聯合驅動(FC+C)的FCEV;

　　(4)燃料電池與輔助蓄電池和超級電容聯合驅動(FC+B+C)的FCEV。

　　FCEV按主要燃料種類可分為以下兩類

　　(1)以純氫氣為燃料的FCEV

　　(2)經過重整后產生的氫氣為燃料的FCEV。

　　汽車燃料電池系統實訓臺是通過控制燃料電池堆的溫度、空氣風量、氫氣壓力和尾氣排放，實現燃料電池發電系統的熱管理和水管理，是新能源汽車教學設備的重要組成部分，燃料電池系統將氫氣與氧氣反應產生的電能通過總線傳給驅動電動機，驅動電動機將電能轉化為機械能再傳給傳動系統，從而驅動汽車前進。
