新能源_動力電池組管理系統試驗臺

新能源_動力電池組管理系統試驗臺可實現對成組動力電池系統通過設定工況進行充放電試驗，系統通電即可工作，顯示并采集電池總電壓，單節電池溫度，單節電池電壓，容量，電池故障報警提示等功能。

　　動力電池組管理系統試驗臺功能簡介

　　1.試驗臺面板上安裝有電源總開關、BMS電池管理控制單元、7寸BMS信息顯示屏、急停開關、點動開關、12V開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。

　　2.試驗臺內部裝有阻性負載，用于模擬汽車運行時電池組的放電負載;面板設置充電及放電端口，附外接充電設備。

　　3.該試驗臺采用純電動汽車電池組管理控制系統實物為基礎，可動態監測單組、單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。

　　4.通過電子負載對成組電池系統可實現多種充電模式，如恒流充、恒壓充、脈沖充等。并可與電池管理系統通過CAN J1939 進行通訊，實現交互控制。

　　5.試驗臺工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

　　6.學員可直觀對照動力電池組管理系統結構原理圖和實物，認識和分析純動力電池組管理系統的工作原理。

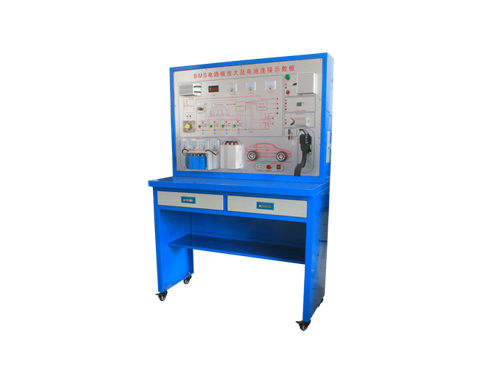

　　新能源-動力電池組管理系統試驗臺由充放電插座、充放電插頭、BMS電池管理控制單元、電源開關、12V開關電源、7寸BMS信息顯示屏、磷酸鐵鋰電池組、急停開關、充放電開關、負載、移動臺架等組成。
